Los diagramas UML convierten requisitos, procesos y decisiones de arquitectura en representaciones que negocio y tecnología pueden analizar antes de desarrollar.
Su valor está en reducir ambigüedades, descubrir dependencias y dejar una referencia útil para evolucionar un sistema.
No todos los proyectos necesitan los mismos diagramas. La selección depende del alcance, la complejidad y los riesgos. También importa quiénes deben comprender y utilizar la documentación.
En esta guía conocerás los principales tipos de diagramas UML y la función que cumple cada uno. También encontrarás criterios para elegir los modelos que tu equipo necesita. Sigue leyendo para identificar cuáles pueden aportar mayor claridad a tu proyecto.
¿Qué es UML y para qué sirve en desarrollo de software?
UML es un lenguaje visual estandarizado para especificar, representar y documentar la estructura y el comportamiento de un sistema. Sirve para que negocio, producto, diseño y tecnología compartan una misma interpretación antes de implementar decisiones costosas en código, datos o infraestructura.
El Lenguaje Unificado de Modelado (Unified Modeling Language) es administrado por Object Management Group (OMG). UML no es una metodología de desarrollo ni determina una secuencia obligatoria de trabajo. Puede utilizarse con distintos procesos, niveles de detalle y tecnologías; tampoco está limitado exclusivamente a sistemas orientados a objetos.
En un proyecto digital, un modelo puede representar desde las acciones de una persona usuaria hasta la relación entre servicios, componentes, bases de datos y entornos de despliegue. El propósito es hacer visible una decisión que sería difícil revisar directamente en el código.
¿Cuántos tipos de diagramas UML existen?
UML 2.x contempla 14 tipos de diagramas: siete estructurales, tres de comportamiento y cuatro de interacción. La clasificación permite observar un sistema desde perspectivas complementarias, pero no significa que cada proyecto deba producir los 14.
Existe una diferencia frecuente entre fuentes: la página introductoria de OMG para UML 2.0 enumera 13 tipos, mientras que registros oficiales de OMG indican que UML 2.1 añadió el diagrama de perfiles. La especificación formal disponible es UML 2.5.1, por lo que esta guía considera los 14 tipos de UML 2.x.

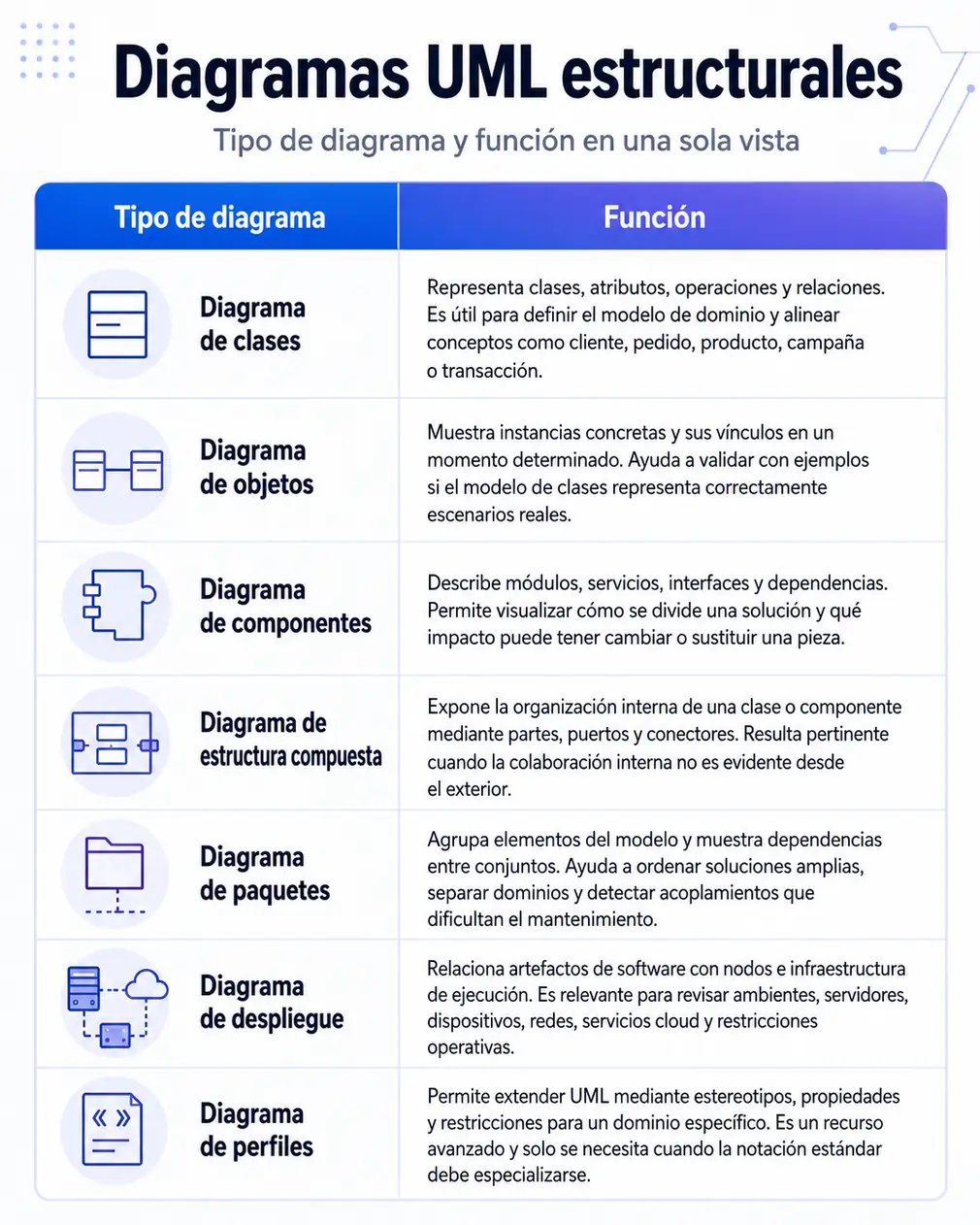

¿Qué diagramas UML describen la estructura de un sistema?
Los diagramas UML estructurales representan las partes estáticas del sistema: elementos, organización, relaciones, dependencias e infraestructura.
Ayudan a responder qué existe, cómo se agrupa y dónde se ejecuta.
¿Qué diagramas UML representan el comportamiento?
Los diagramas de comportamiento explican qué debe hacer el sistema, cómo fluye un proceso y cómo cambia una entidad ante distintos eventos. Conectan requisitos funcionales con reglas operativas.
1. Diagrama de casos de uso
Relaciona actores con objetivos o funciones del sistema. Delimita el alcance desde la perspectiva de quien interactúa, pero no describe por sí solo el orden detallado de las operaciones.
2. Diagrama de actividades
Representa acciones, decisiones, rutas paralelas y flujos de información. Es útil para modelar procesos de negocio, automatizaciones, validaciones y recorridos con varias condiciones.
3. Diagrama de máquina de estados
Muestra estados, eventos, transiciones y condiciones durante el ciclo de vida de una entidad. Aporta claridad cuando el comportamiento depende de su estado previo.
¿Qué diagramas UML explican las interacciones?
Los diagramas de interacción muestran cómo colaboran actores, objetos o componentes para completar un escenario. Permiten revisar mensajes, orden, relaciones y restricciones de tiempo.
1. Diagrama de secuencia
Ordena mensajes entre participantes a lo largo del tiempo. Es especialmente útil para especificar integraciones, llamadas a APIs, autenticaciones, pagos y automatizaciones.
2. Diagrama de comunicación
Muestra los mensajes y las relaciones entre participantes, con mayor énfasis en la organización de la colaboración. En versiones anteriores se conocía como diagrama de colaboración.
3. Diagrama de tiempos
Representa cambios de estado o valor dentro de una escala temporal. Se utiliza cuando las duraciones, intervalos, latencias o respuestas en tiempo real son parte del requisito.
4. Diagrama de visión general de interacciones
Ofrece una vista de alto nivel del flujo entre distintas interacciones. Ayuda a coordinar escenarios complejos sin concentrar todos los mensajes en un solo diagrama de secuencia.

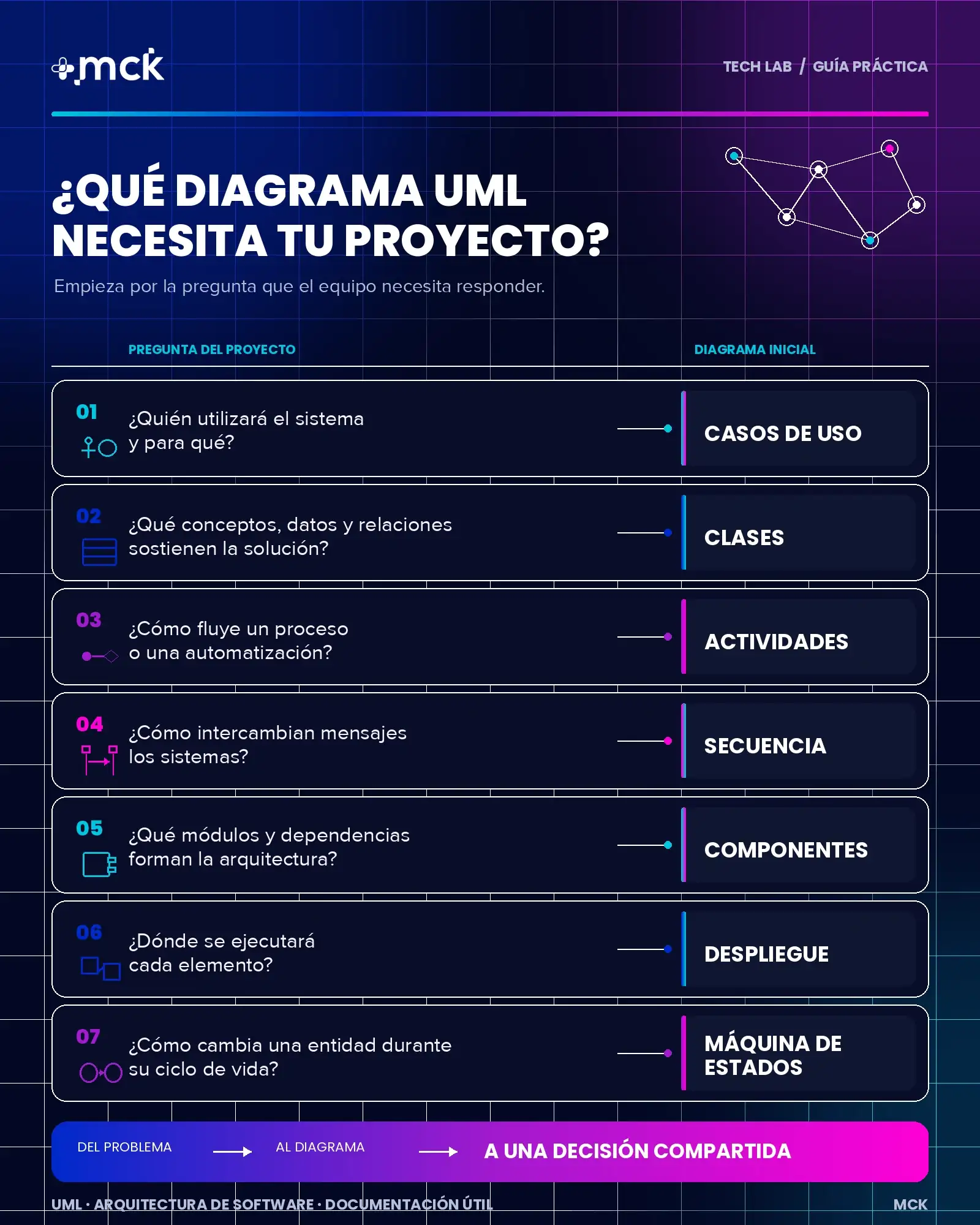

¿Qué diagramas UML son necesarios para un proyecto?
Un proyecto necesita únicamente los diagramas UML que ayuden a tomar, comunicar o validar una decisión relevante. La selección debe considerar el riesgo, la complejidad, las integraciones, la audiencia y el costo de mantener cada modelo actualizado.
Este conjunto funciona como punto de partida, no como checklist obligatorio. Los diagramas de objetos, comunicación, tiempos, paquetes, estructura compuesta, perfiles o visión general de interacciones deben añadirse cuando resuelvan una pregunta que los modelos básicos no cubren.
También es necesario definir quién actualizará los diagramas y en qué momentos.
Un modelo desalineado del sistema puede crear más confusión que no tenerlo; por eso, la documentación debe evolucionar junto con las decisiones de arquitectura.
¿Por qué UML importa en proyectos de MarTech y productos digitales?
UML puede reducir fricciones en proyectos de MarTech al hacer visibles los recorridos, datos, integraciones y dependencias que conectan sitios, aplicaciones, e-commerce, CRM, automatización, analítica y servicios cloud.
Esa visibilidad mejora la conversación entre áreas comerciales, marketing, experiencia, datos y desarrollo.
El nivel de detalle debe adaptarse a cada audiencia. Una dirección de marketing puede necesitar entender alcance, dependencias y riesgos; el equipo técnico, interfaces, estados y despliegues.
La consistencia entre ambas vistas permite evaluar impactos antes de cambiar una plataforma o conectar una nueva herramienta.
